Van bướm điện AUT DN50

1. Giới thiệu về van bướm điều khiển điện AUT DN50.

   Van bướm điều khiển điện AUT DN50 là loại van bướm cơ học kết hợp với bộ điều khiển điện để thực hiện đóng mở, kiểm soát, điều tiết dòng lưu chất. Van hoạt động tự động dựa trên nguyên lý chuyển đổi điện năng thành động năng.

   Van bướm được dùng trong các hệ thống cấp thoát nước ,hệ thống làm lạnh, PCCC chính vì van bướm có cấu tạo đơn giản nhất nên dễ dàng vận hành và được ưa chuộng.

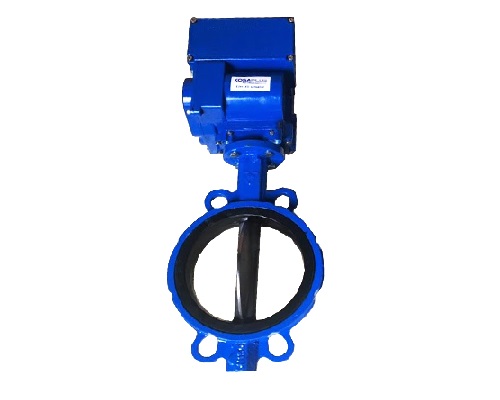

Hình ảnh van bướm điều khiển điện.

>> Xem thêm sản phẩm: Van bướm gang khí nén

2. Thông số kỹ thuật của van bướm điều khiển điện AUT DN50.

+ Kích thước: DN50, 2”, 60mm.

+ Chất liệu: Thân gang, cánh inox.

+ Bộ điều khiển: Vỏ kim loại, hợp kim.

+ Áp lực làm việc: 10kg/cm2 – 20kg/cm2.

+ Nhiệt độ làm việc: 0 đến 180 độ C.

+ Môi trường sử dụng: Nước, dầu, khí…

+ Kết nối hệ thống: Lắp bích hai đầu.

+ Dạng đóng mở: ON/OFF – tuyến tính.

+ Hãng – xuất sứ: AUT – Malaysia.

+ Hàng bảo hành 12 tháng. CO, CQ.

+ Hàng sẳn kho, giao hàng toàn quốc.

3. Cấu tạo van bướm điều khiển điện AUT DN50.

Van bướm điều khiển điện có cấu tạo bao gồm 2 bộ phận chính: Thân van bướm và bộ điều khiển điện.

a. Thân van bướm.

+ Thân van: Bộ phận này có chức năng bảo vệ các chi tiết bên trong, được chế tạo từ các vật liệu như gang, inox, nhựa kết nối với đường ống thông qua tai bích, mặt bích, wafer.

+ Đĩa van: Bộ phận này có nhiệm vụ trực tiếp đóng/mở kiểm soát và điều tiết dòng chảy lưu chất, thường được làm từ các vật liệu bền và cứng như gang, inox.

+ Trục van: Bộ phận này truyền lực từ thiết bị điều khiển đến đĩa van, giúp điều khiển đĩa van đóng/mở và điều tiết lưu chất. Trục van cần có độ bền cao nên thường được chế tạo từ inox hoặc thép.

+ Gioăng làm kín: Bộ phận này đảm bảo độ kín cho các mối kết nối giữa van và đường ống thường được làm từ cao su cao cấp.

b. Bộ điều khiển điện.

+ Thân vỏ: Bộ phận bên ngoài bảo vệ linh kiện và bảng mạch bên trong của bộ điều khiển điện.

+ Mô tơ điện: Đây là bộ phận chuyển đổi điện năng thành động năng để điều khiển van.

+ Bánh răng truyền động: Bánh răng nhận động năng từ mô tơ và truyền động đến trục van bướm.

+ Công tắc hành trình: Bộ phận này có nhiệm vụ giám sát chu trình vận hành của van và tự động ngắt điện cấp vào mô tơ khi van hoàn tất một chu trình.

+ Bảng mạch điện tử: Đây là bộ phận nhận nguồn điện và tín hiệu điều khiển để dung cấp cho mô tơ điện, đồng thời truyền tải tín hiệu đầu ra đến thiết bị giám sát và điều khiển.

4. Nguyên lý hoạt động van bướm điều khiển điện AUT DN50.

Động cơ điện có 2 dạng ON/OFF và tuyến tính với cách thức hoạt động khác nhau, cụ thể như sau:

– Dạng ON/OFF : Khi cấp nguồn điện phù hợp cho van mô tơ điện hoạt động tạo ra lực tác động làm xoay van một góc 90 độ, chuyển từ trạng thái đóng sang mở, khi van mở hết một hành trình rơ le trong mô tơ điện sẽ tự động ngắt điện lúc này van dừng ở trạng thái mở hoàn toàn.

    Để đóng van cần cấp điện cho bộ điều khiển, lúc này trục van tác động khiến đĩa van quay về vị trí đóng ban đầu, ngăn chặn lưu chất đi qua van. Khi van đóng hoàn toàn, công tắc hành trình sẽ ngắt điện để đảm bảo an toàn.

 – Dạng tuyến tính: Nguồn điện trước khi cấp vào bản mạch mô tơ điện sẽ được kiểm soát bằng bộ điều khiển tín hiệu analog.

  Bộ điều khiển tuyến tính không chỉ nhận nguồn điện mà còn nhận tính hiệu điều khiển 4 – 20mA hoặc 0 10V, tương ứng với các góc đóng mở mà người dùng mong muốn.

5. Thông tin liên hệ và báo giá sản phẩm.

   Tự hào là đơn vị phân phối phụ kiện tại miền bắc có diện tích kho rộng hàng sẳn với đầy đủ các tiêu chuẩn, kích thước cũng như chất liệu, chúng tôi chuyên nhập khẩu và phân phối về các thiết bị van công nghiệp và phụ kiện đường ống, biết rằng sự tin tưởng của khách hàng đến từ chất lượng của sản phẩm vì vậy công ty luôn mong muốn và có thể đảm bảo rằng luôn cung cấp các sản phẩm chất lượng với giá thành hợp lý nhất.

  Nếu có bất kì thắc mắc nào liên quan đến sản phẩm và dịch vụ của công ty quý khách hãy liên hệ với chúng tôi để kỹ thuật viên tư vấn chi tiết hơn.
