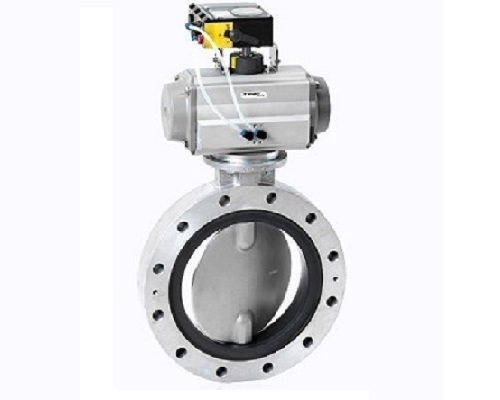

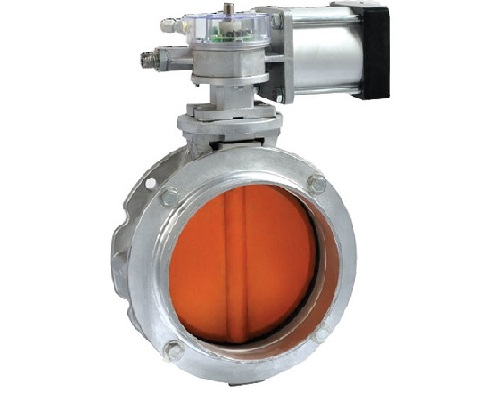

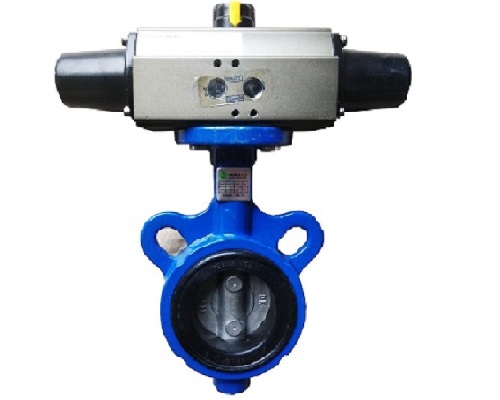

Van bướm điều khiển khí nén

SL Việt Nam chuyên nhập khẩu và phân phối Van bướm điều khiển khí nén. Hàng có sẵn đầy đủ kích thước từ DN40 – DN600. Giao hàng toàn quốc. Hỗ trợ vận chuyển.

I. Tìm hiểu về van bướm điều khiển khí nén.

– Van bướm điều khiển khí nén có tên tiếng anh là Pneumatic Butterfly valve là loại van công nghiệp hoạt động đóng mở dòng lưu chất qua van bằng bộ phận điều khiển khí nén.

– Van bướm đóng mở bằng khí nén có cấu tạo 2 bộ phận chính là: Thân van bướm và bộ chuyền động bằng khí nén. Khí nén được cấp và phân chia bởi một van điện từ đi vào bộ chuyền động đẩy pittong di chuyển tạo ra momen xoắn làm xoay trục van.

| >>> Có thể bạn quan tâm thêm sản phẩm van bi điều khiển khí nén

II. Các thông số làm việc của van bướm điều khiển bằng khí nén

– Kích cỡ van: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550…

– Kết nối: Lắp bích, ép bích 2 đầu.

– Tiêu chuẩn kết nối: JIS, BS, ANSI, DIN.

– Áp lực làm việc: 10 bar – 16 bar hay PN10 – PN16.

– Nhiệt độ làm việc: Từ 0 độ C tới 120 độ C

– Chất liệu: Thân gang, Cánh inox hoặc gang, đệm làm kín EDPM.

– Áp lực khí nén: 3-8 bar.

– Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc…

– Bảo hành 18 tháng, CO, CQ chứng chỉ.

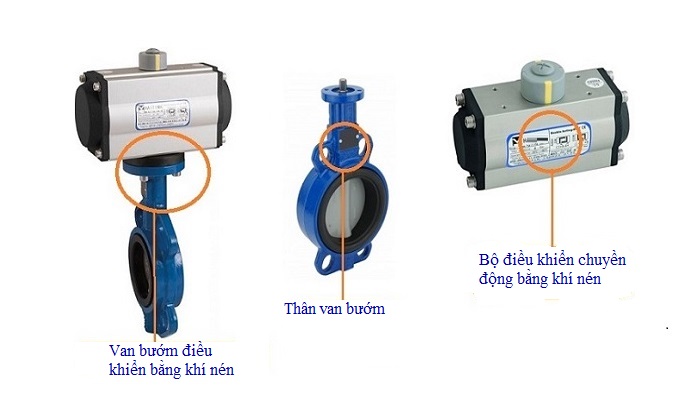

III. Cấu tạo của van bướm điều khiển khí nén

– Van bướm đóng mở bằng khí nén có 2 bộ phận chính là Thân van bướm và bộ điều khiển khí nén.

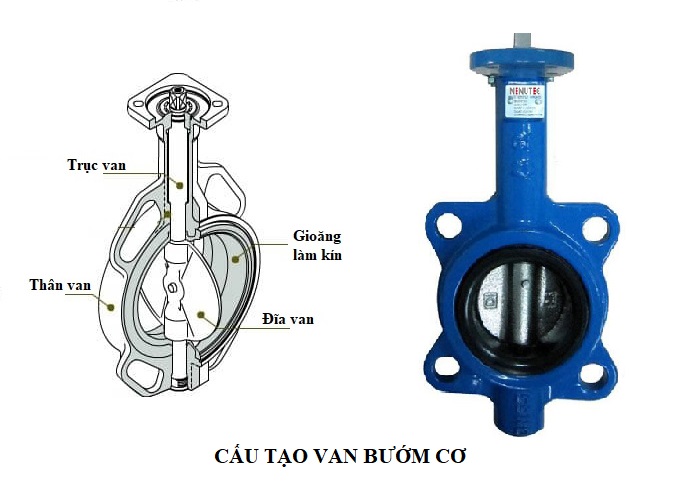

1)  Van bướm cơ

• Van bướm cơ là phần tiếp xúc với lưu chất và chịu áp lực, nhiệt độ, tính chất của lưu chất trong hệ thống đường ống. Tuỳ thuộc vào tính chất hoá học của lưu chất trong hệ thống đường ống mà ta lựa chọn thân van cho phù hợp và đạt hiệu quả kinh tế.

– Thân van bướm thường được chế tạo từ gang, thép, nhựa hoặc inox. Trên thân van bướm được thiết kế khác nhau như dạng có tai hoặc 2 mặt bích cho phép van kết nối với hệ thống theo các dạng và tiêu chuẩn khác nhau như Wafer ( ép bích 2 đầu) hay nối bích ( Van bướm được chế tạo có 2 đầu bích gắn liền thân van.

– Đĩa van: Đĩa van tiếp xúc trực tiếp với lưu chất và chịu hoàn toàn áp lực và tính chất hoá học của lưu chất nên đĩa van thường được chế tạo bằng inox chịu được áp lực cao và chịu được sự ăn mòn của lưu chất.

– Trục van: Được sản xuất từ inox, đây là bộ phận kết nối đĩa van và bộ phận điều khiển của van.

– Gioăng làm kín: Được làm bằng cao su HDPE hay TEFLON giúp quá trình đóng van được hoàn toàn kín khít.

2) Bộ điều khiển khí nén (bộ tác động khí nén)

• Bộ tác động bằng khí nén được chế tạo từ hợp kim nhôm có độ bền và chịu được áp suất cao, bên ngoài phủ sơn hoặc mạ crom chống oxi hoá và trầy xước. Bộ chuyền động bao gồm một pit tong, một xi lanh, trục vít chuyển động và lò xo.
• Bộ chuyền động được chia làm 2 loại: Tác động đơn và tác động kép.

 a) Bộ điều khiển tác động đơn.

– Bộ điều khiển này khác biệt là có chứa lò xo trong thân.

• Khi cấp khí nén vào buồng trong của bộ phận tác động đơn sản sinh ra lực đẩy pit tong về phía 2 bên. Các bánh răng sẽ quay ngược chiều kim đồng hồ và chuyền lực xuống trục van khiến van mở.
• Khi ngắt nguồn khí nén thì lực đàn hồi của lò xo sẽ đẩy pit tong vào trong như trạng thái ban đầu. Pit tong bị đẩy vào sẽ làm các bánh răng quay theo chiều kim đồng hồ và truyền lực xuống trục van khiến van đóng.

b) Bộ điều khiển tác độ kép.

– Là thiết bị không chứa lò xo bên trong thân. Loại này sử dụng khí nén cho cả quá trình đóng và mở van.

• Khi khí nén được cấp vào buồng trong sản sinh ra lực đẩy làm pit tong chuyển động sang 2 bên. Các bánh răng sẽ quay ngược chiều kim đồng hồ truyền lực xuống trục van làm van mở.
• Khi khí nén được cấp vào buồng ngoài sản sinh ra lực đẩy làm pit tong chuyển động từ ngoài vào trong. Các bánh răng sẽ quay theo chiều kim đồng hồ truyền lực xuống trục van khiến van đóng.

III. Ưu điểm và nhược điểm của Van bướm điều khiển khí nén

1. Ưu điểm van bướm tác động khí nén.

– Van bướm được thiết kế nhỏ gọn với nhiều chất liệu và dạng kết nối khác nhau nên sử dụng được trong nhiều môi trường lưu chất và áp lực khác nhau.

– Khi van ở trạng thái mở hoàn toàn thì độ cản dòng lưu chất rất bé nên không ảnh hưởng tới lưu lượng dòng lưu chất qua van.

– Van bướm điều khiển khí nén đóng mở nhanh dưới tác động của bộ khí nén và van điện từ khí nén.

– Có nhiều kiểu kết nối giữa van với hệ thống như Wafer, Lug, Lắp bích.

2. Nhược điểm van bướm điều khiển khí nén.

– Van bướm tác động khí nén không sử dụng được ở những hệ thống cần điều tiết lưu lượng.

– Van tác động khí nén hoạt động đóng mở nhanh nên dễ gây ra hiện tượng búa nước trong hệ thống đường ống.

– Phải có hệ thống nén khí để cung cấp khí nén cho bộ điều khiển thì mới hoạt động được.

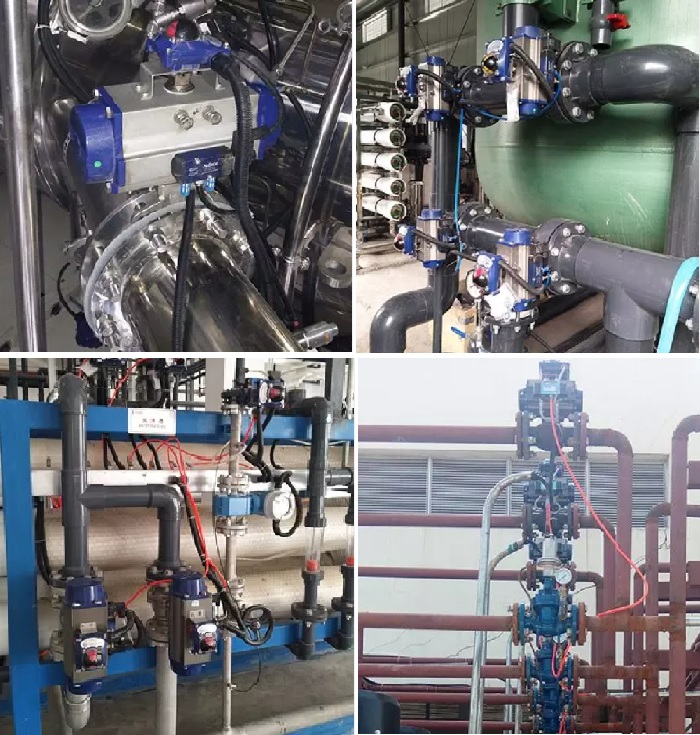

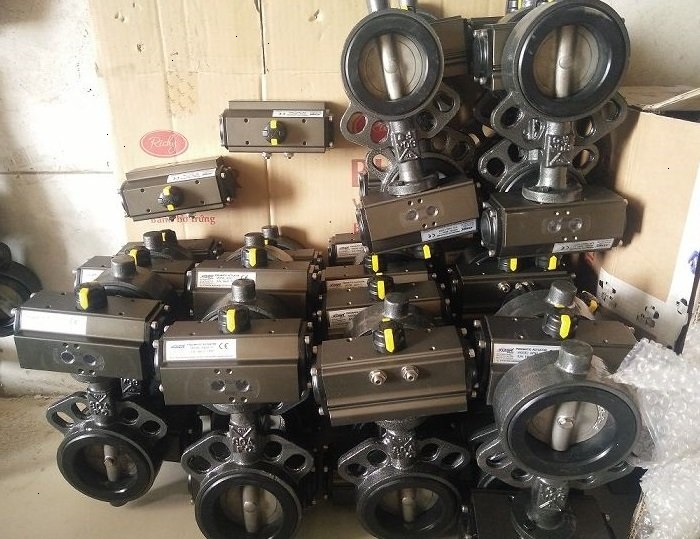

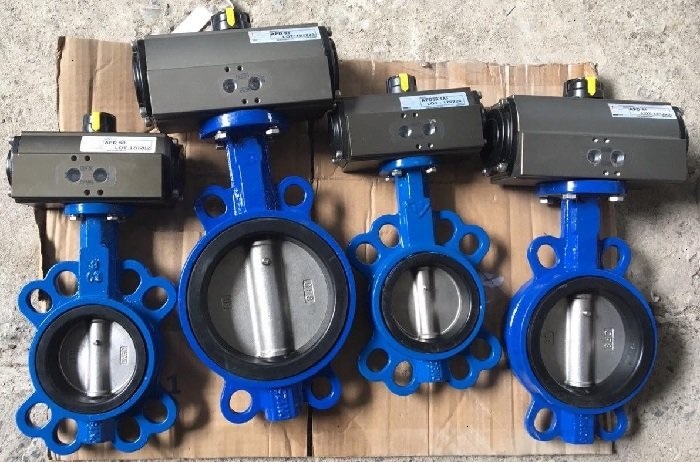

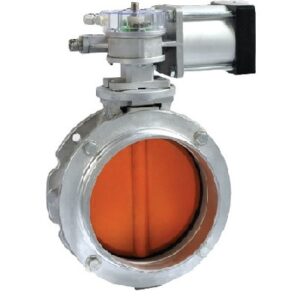

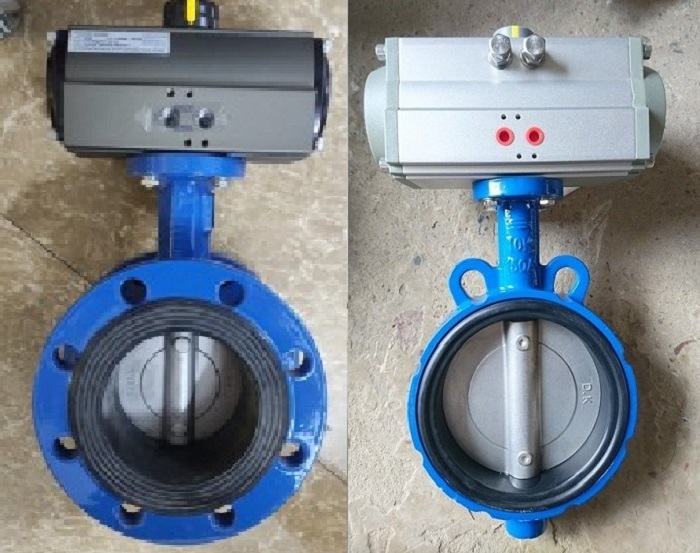

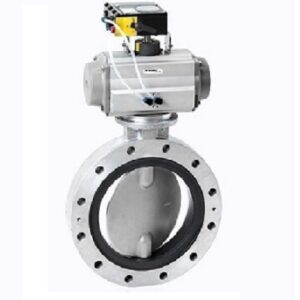

IV. Một số hình ảnh van bướm điều khiển bằng khí nén tại kho và công trình.
