Van bướm gang khí nén DN40

1. Khái quát về van bướm gang vận hành bằng khí nén DN40.

   Van bướm gang vận hành bằng khí nén DN40 là một loại van bướm có kích thước DN40 và được chế tạo từ chất liệu gang, và được đóng mở bởi hệ thống khí nén.

  Van có công dụng là để điều tiết dòng chảy của lưu chất trong đường ống nhờ bộ điều khiển khí nén để tự động hóa quá trình đóng mở, thay thế cho việc vận hành bằng tay thay thế con người.

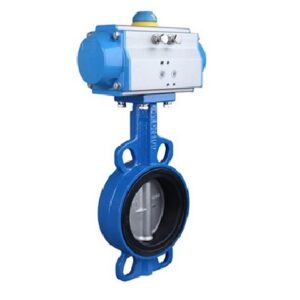

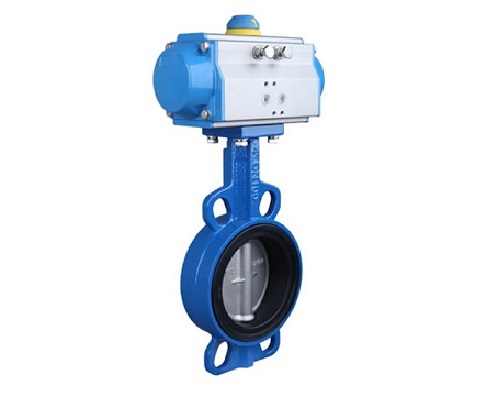

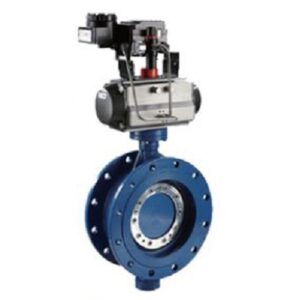

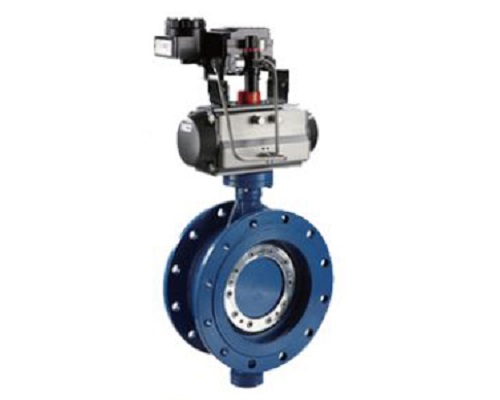

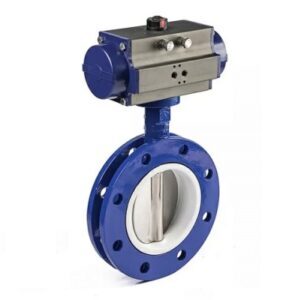

Hình ảnh van bướm gang khí nén.

>> Xem thêm sản phẩm: Van bi inox điện Kosaplus

2. Thông số kỹ thuật van bướm gang vận hành bằng khí nén DN40.

+ Kích thước: DN40, 1 1/2”, 49mm.

+ Chất liệu: Thân gang, đĩa van inox, gioăng cao su.

+ Kết nối: Lắp bích ,ép bích 2 đầu.

+ Tiêu chuẩn: JIS, BS, ANSI, DIN.

+ Nhiệt độ làm việc: -10 đến 250 độ C.

+ Áp lực làm việc: 10bar, 16bar.

+ Bộ phận điều khiển: Khí nén.

+ Kiểu tác động: Tác động đơn, tác động kép.

+ Xuất sứ: Đài Loan, Hàn Quốc, Nhật Bản.

+ Hàng bảo hành 12 tháng. CO, CQ.

+ Hàng sẳn kho, giao hàng toàn quốc.

3. Cấu tạo và nguyên lý hoạt động van bướm gang vận hành bằng khí nén DN40.

a. Cấu tạo van bướm gang khí nén.

Van bướm gang vận hành bằng khí nén có cấu tạo gồm 2 phần chính: Phần thân van bướm và bộ điều khiển khí nén.

+ Phần thân van được cấu tạo bởi các bộ phận như thân ngoài van, cánh bướm, gioăng làm kín,…

  – Thân ngoài được cấu tạo bằng chất liệu gang, inox ,thép, nhựa dùng để chứa các bộ phận bên trong và kết nối với các hệ thống đường ống và thiết bị theo kiểu nối tai, lắp bích, nối clamp,…

  – cánh bướm thường được làm từ inox, gang, nhựa chức năng dùng để đóng mở.

  – Gioăng làm kín được làm bằng cao su, gioăng teflon,…

+ Phần bộ điều khiển khí nén.

  – Bộ điều khiển tác động đơn có cấu tạo gồm vỏ đầu điều khiển khí nén, bên trong gồm lò xo piston, bánh răng, trục truyền động.

  – Bộ điều khiển tác động kép không lò xo nhưng khoang đầu điều khiển lại to hơn để cho khí nén đi vào.

b. Nguyên lý hoạt động van bướm gang.

 Van bướm gang hoạt động theo nguyên lý khá đơn giản đều sử dụng đầu điều khiển khí nén để thực hiện đóng mở cánh bướm.

+ Van bướm khí nén tác động đơn khi cấp khí nén vào đầu điều khiển, khí nén sẽ tác động lên piston làm nén lò xo lại, các bánh răng sẽ tác động lên trục, làm trục xoay 1 góc 90 độ khiến van mở. Khi hết 1 hành trình lò xo sẽ giãn ra đẩy piston vào lúc này van đóng.

+ Van bướm khí nén tác động kép khi cấp khí nén vào bộ điều khiển, khí nén sẽ được đưa vào 2 khoang của đầu khí nén, do áp suất khí cao sẽ đẩy piston vào với nhau thông qua bánh răng làm trục được kết nối với cánh bướm chuyển động, lúc này van mở. Và ngược lại khi xả khí trong hai khoang của đầu điều khiển van sẽ dần đóng lại.

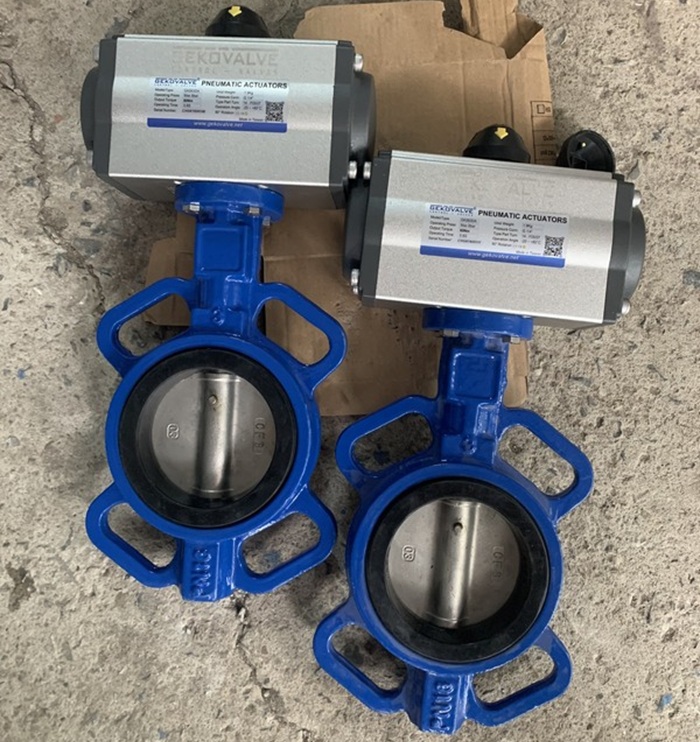

4. Hình ảnh ứng dụng van bướm khí nén trong hệ thống đường ống công nghiệp.

+ Phân loại van bướm điều khiển khí nén.

 – Van bướm inox điều khiển khí nén.

 – Van bướm gang điều khiển khí nén.

 – Van bướm nhựa điều khiển khí nén.

 – Van bướm thép điều khiển khí nén.

 – Van bướm teflon điều khiển khí nén.

 – Van bướm điều khiển khí nén tác động đơn.

 – Van bướm điều khiển khí nén tác động kép.

 – Van bướm điều khiển khí nén on/off.

 – Van bướm điều khiển khí nén tuyến tính.

 – Van bướm điều khiển khí nén Đài Loan.

 – Van bướm điều khiển khí nén Trung Quốc.

 – Van bướm điều khiển khí nén Hàn Quốc.

 – Van bướm điều khiển khí nén Nhật Bản.

5. Thông tin liên hệ vào báo giá sản phẩm.

   Trên thị trường hiện nay mặt bích rỗng đang được bán rất nhiều tại các cửa hàng điện nước, chợ rời hay tại nhà sản xuất, xưởng phụ kiện. Nên lựa chọn mua ở đâu để đảm bảo chất lượng.

   Tự hào là đơn vị phân phối phụ kiện tại miền bắc có diện tích kho rộng, hàng luôn sẵn đầy đủ các tiêu chuẩn, chất liệu và kích thước. Hãy liên hệ với chúng tôi để được đội ngũ kỹ thuật tư vấn rõ ràng và chi tiết hơn về sản phẩm.
