Van bướm nhựa khí nén DN65

1. Định nghĩa van bướm nhựa điều khiển khí nén DN65.

    Van bướm nhựa điều khiển khí nén DN65 là loại van bướm có đường kính ống là DN65, phi 73mm dòng van bướm mang chất liệu nhựa được làm từ dòng vật liệu nhựa tổng hợp PVC, UPVC, CPVC.

   Van bướm là dòng van công nghiệp được dùng để đóng mở hoặc điều tiết lưu chất dòng chảy trong đường ống, van hoạt động nhờ hệ thống khí nén từ máy nén khí cung cấp đóng mở hoàn toàn tự động.

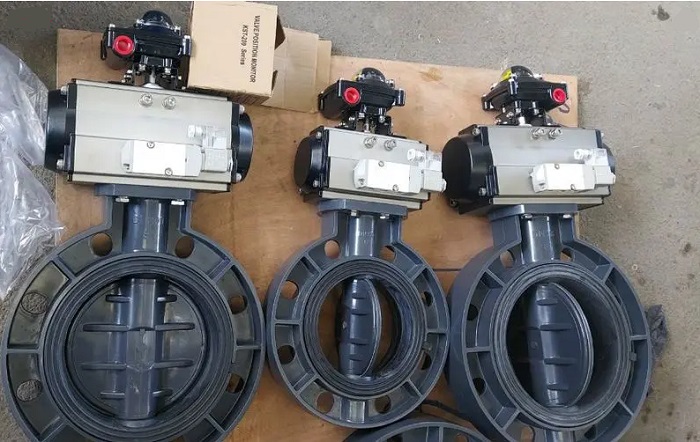

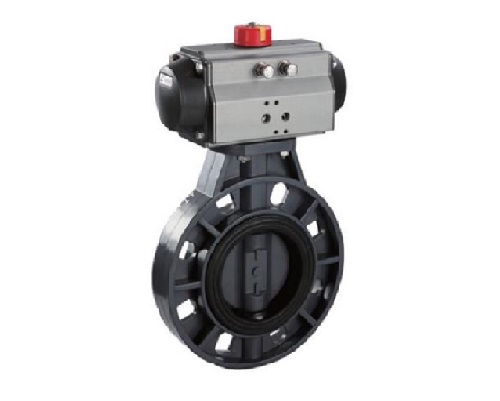

Hình ảnh van bướm nhựa điều khiển khí nén.

> Xem thêm sản phẩm: Van bướm nhựa điều khiển điện

2. Thông số kỹ thuật van bướm nhựa điều khiển khí nén DN65.

+ Kích thước: DN65, 2 1/2”, 73mm.

+ Chất liệu: Nhựa PVC, UPVC, PPR.

+ Bộ điều khiển khí nén: Hợp kim nhôm.

+ Áp lực làm việc: PN10 – PN16.

+ Dạng kết nối: Ép bích 2 đầu, wafer.

+ Môi trường làm viêc: Nước, hóa chất, khí,…

+ Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI.

+ Nhiệt độ làm việc: – 5 đến 80 độ C.

+ Kiểu đóng mở: ON/OFF – Tuyến tính.

+ Bộ phận điều khiển: Tác động đơn – tác động kép.

+ Xuất sứ: Hàn Quốc, Đài Loan.

+ Hàng bảo hành 12 tháng. CO, CQ đầy đủ.

+ Hàng sẳn kho, giao hàng toàn quốc.

3. Cấu tạo và nguyên lý làm việc van bướm nhựa điều khiển khí nén DN65.

a. Cấu tạo van bướm nhựa.

Van bướm nhựa điều khiển khí nén có cấu tạo gồm 2 phần chính như:

– Phần thân van bướm được cấu tạo bởi các bộ phận như thân ngoài van, cánh bướm, gioăng làm kín.

    + Thân ngoài van được cấu tạo bằng chất liệu nhựa PVC, UPVC, CPVC dùng để chứa các bộ phận bên trong và kết nối với các hệ thống đường ống, thiết bị theo kiểu lắp bích, nối clamp, wafer.

    + Cánh bướm được làm từ inox 304 hoặc được bọc nhựa, có chức năng đóng/mở.

    + Gioăng làm kín được làm từ cao su tổng hợp.

– Bộ điều khiển khí nén.

    + Bộ điều khiển khí nén tác động đơn có cấu tạo gồm vỏ đầu điều khiển khí nén, bên trong gồm lò xo pistong, bánh răng, trục truyền động.

    + Bộ điều khiển khí nén tác động kép không lò xo nhưng khoanh điều khiển lại to hơn để cho khí nén đi vào.

b. Nguyên lý hoạt động van bướm nhựa điều khiển khí nén.

Van bướm điều khiển khí nén hoạt động theo nguyên lý khá đơn giản đều sử dụng đầu điều khiển khí nen để thực hiện đóng mở cánh van.

+ Van bướm điều khiển khí nén tác động đơn khi cấp khí nén vào đầu điều khiển, khí nén sẽ tác động lê piston làm nén lò xo lại, các bánh răng sẽ tác động lên trục, làm trục xoay 1 góc 90 độ khiến van mở (loại ON/OFF) hoặc quay theo từng góc độ (van tuyến tính). Khi hết 1 hành trình lò xo sẽ giãn ra đẩy piston vào lúc này van đóng.

+ Van bướm điều khiển khí nén tác động kép khi cấp khí nén vào bộ điều khiển, khí nén sẽ được đưa vào 2 khoang của đầu khí nén, do áp suất khí cao sẽ đẩy piston vào với nhau thông qua bánh răng làm trục được kết nối với cánh bướm chuyển động, lúc này van mở. Và ngược lại khi xả khí trong 2 khoang của đầu điều khiển van sẽ dần đóng lại.

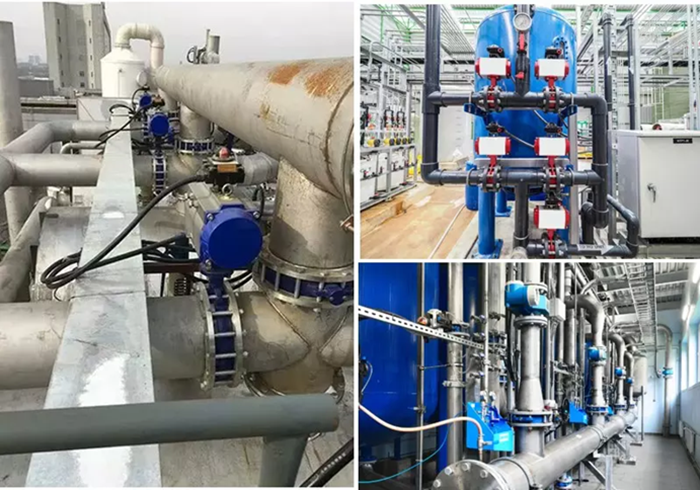

4. Ứng dụng của van bướm nhựa điều khiển khí nén DN65.

+ Van điều khiển khí nén được lắp đặt trong các hệ thống cấp thoát nước sạch cho các toà nhà, hộ dân cư, khu đô thị.

+ Sử dụng trong các hệ thống xử lý nước thải cho các nhà máy, khu công nghiệp, tòa nhà cao tầng, khu chung cư.

+ Sử dụng cho các nhà máy sản xuất đồ uống, nước giả khát, bia, rượu, sữa.

+ Sử dụng trong các hệ thống sử lý hóa chất, các chất ăn mòn.

+ Sử dụng trong các hệ thống truyền dẫn nhiên liệu, lọc hóa dầu, khí, xăng dầu.

+ Sử dụng trong các hệ thống hơi nóng, dầu nóng, nồi hơi, lò hơi.

+ Sử dụng trong các hệ thông tưới tiêu, cây trồng công nghiệp.

+ Sử dụng trong các nhà máy xi măng, bột giấy, dệt, nhuộm, thức ăn chăn nuôi.

5. Thông tin liên hệ và báo giá sản phẩm.

  Tự hào là đơn vị phân phối phụ kiện tại miền bắc có diện tích kho rộng hàng sẳn với đầy đủ các tiêu chuẩn kích thước cũng như chất liệu hãy liên hệ với chúng tôi công ty TNHH thương mại SL Việt Nam chuyên nhập khẩu và phân phối các thiết bị van công nghiệp, phụ kiện đường ống với tiêu chi chất lượng đặt lên hàng đầu, kỹ thuật viên của chúng tôi sẽ tư vấn, báo giá chi tiết hơn về sản phẩm. Chúng tôi cam kết mang đến khách hàng những sản phẩm chất lượng giá thành hợp lý nhất.

+ CÔNG TY TNHH THƯƠNG MẠI SL VIỆT NAM.

+ Số 124, đường Thanh Bình, phường Hà Đông, thành phố Hà Nội.

+ Mr Hùng: 0989355629. Email: húnglvn2509@gmail.com.

+ Website: http://slvietnam.net hoặc http://slvietnam.vn

RẤT MONG ĐƯỢC HỢP TÁC LÂU DÀI CÙNG VỚI QUÝ KHÁCH HÀNG.
