Van cổng ty nổi Wonil DN65

1. Giới thiệu về van cổng ty nổi Wonil Hàn Quốc DN65.

   Van cổng ty nổi Wonil Hàn Quốc DN65 là dòng van cổng có phần trục ty nổi và hiện rõ bên ngoài khi hệ thống hoạt động, cụ thể khi vận hành, ty van sẽ nâng lên cao khi van mở và hạ thấp van xuống khi van đóng. Van được sử dụng để đóng mở dòng chảy trong hệ thống, cho phép hoặc ngăn chặn lưu chất đi qua.

   Là dòng van cổng có xuất sứ từ đất nước Hàn Quốc, được sử dụng nhiều trong các hệ thống xử lý nước thải, có thể dùng trong môi trường khắc nghiệt.

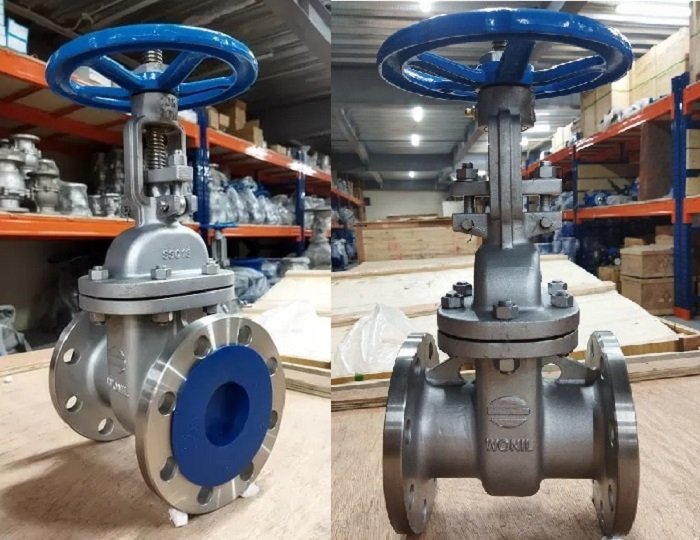

Hình ảnh van cổng ty nổi.

2. Thông số kỹ thuật van cổng ty nổi inox Wonil Hàn Quốc DN65.

+ Kích thước: DN65, 2 1/2”, mm.

+ Chất liệu : Inox 304, 316.

+ Áp lực: PN10, PN16.

+ Tiêu chuẩn kết nối: DIN, JIS, BS, ANSI.

+ Môi trường sử dụng: Nước sạch, nước thải, hóa chất, dầu.

+ Nhiệt độ làm việc: 80 – 120 độ C.

+ Dạng điều khiển: Tay quay, đầu điện, đầu khí nén.

+ Kết nối hệ thống: Lắp bích.

+ Xuất sứ: Malaysia, Đài Loan, Trung Quốc.

+ Hàng bảo hành 12 tháng. CO, CQ đầy đủ.

+ Hàng sẳn kho, giao hàng toàn quốc.

3. Cấu tạo và nguyên lý hoạt động của van cổng ty nổi inox Wonil Hàn Quốc DN65.

a. Cấu tạo van cổng ty nổi Hàn Quốc.

Van cổng Hàn Quốc cấu tạo gồm các bộ phận chính sau :

 – Thân van: Bộ phận chịu lực cho van hoạt động ổn định, được cấu tạo với chất liệu: Inox, Gang, Nhựa ,Đồng, Thép, tùy từng loại van.

  – trục ty: Bộ phận này được gắn đầu trên với tay quay, phần dưới gắn với đĩa van, cũng là bộ phần truyền chuyển lực từ tay quay xuống cánh van .

 – Gioăng làm kín: Bộ phận được cấu tạo với chất liệu cao su , Teflon, EPDM, là bộ phận giúp van làm kín các mặt tiếp xúc của van, tránh tình trạng rò rỉ lưu chất.

 – Nắp van: Bộ phận nắp van là bộ phận nằm trên thân van được kết nối với nhau qua các bulong, và được làm cùng vật liệu với thân van, có thể tháo ra để bảo dưỡng.

 – Tay quay: Bộ phận tay quay là bộ phận điều khiển, được gắn trên đầu trục ty, truyền lực qua bộ phận trục ty xuống cánh van thực hiện đóng mở van.

 – Cánh van (đĩa van): Là bộ phận được bắn cố định với đầu dưới của trục ty, là bộ phận trực tiếp, tiếp xúc với lưu chất trong đường ống, được cấu tạo với nhiêu chất liệu: Cao su, Thép, Inox, Gang, Đồng.

b. Nguyên lý hoạt động của van cổng ty nổi inox.

   Van vận hành rất đơn giản, hoạt động nhờ vào lực của người vận hành lên tay quay, khi ta quay van theo ngược chiều kim đồng hồ lúc này tay quay truyền lực qua trục ty khiến trục ty di chuyển lên đồng thời kéo theo cánh van đã được liên kết sẵn ở đầu dưới trục ty, cánh van di chuyển lên tạo nên hiện tượng mở van.

   Khi ta quay, tay quay theo chiều kim đòng hồ lúc này trục ty di chuyển xuống, đẩy cánh van xuống theo, tạo nên hiện tượng đóng van, ngăn chặn lưu chất thông qua van.

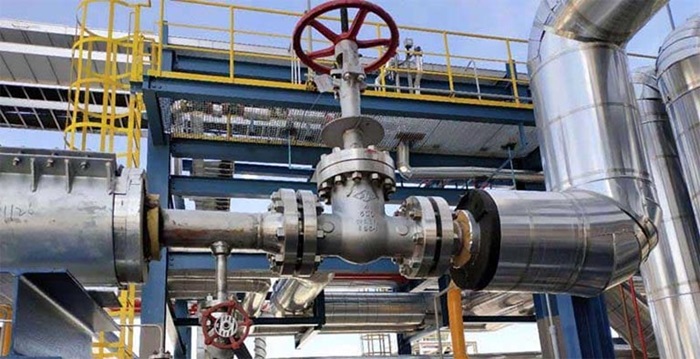

4. Lưu ý môi trường sử dụng đối với van cổng ty nổi inox Wonil Hàn Quốc.

 – Van thường được sử dụng cho dòng chảy thẳng, đặc biệt van cổng ty nổi ít được sử dụng để điều chỉnh lưu lượng, và thường được sử dụng để đóng hoàn toàn và mở hoàn toàn.

 – Khi van được mở hoàn toàn, van dâng lên phần trên của van nên sẽ không cản trở dòng vật chất qua van, giúp giảm thiểu áp lực qua van, đồng thời ngăn rác và rác bị kẹt, và luôn duy trì chất lỏng và van sạch sẽ.

 – Được sử dụng cho các phương tiện: Nước sạch, nước thải và chất lỏng trung tính: nhiệt độ từ -20 đến 70°C, tốc độ dòng chảy tối đa 5m/s và chênh lệch áp suất tối đa 16 bar.

 – Cũng có thể được sử dụng trong hệ thống khí: Dải nhiệt độ từ -20 đến + 60°C, tốc độ dòng chảy tối đa là 20m/s và chênh lệch áp suất tối đa là 16bar.

5. Thông tin liên hệ và báo giá sản phẩm.

   Nếu có bất kì thắc mắc nào liên quan đến sản phẩm và dịch vụ của khách hàng quý khách hay liên hệ với chúng tôi để kỹ thuật viên hỗ trợ.

+ Công ty TNHH thương mại SL Việt Nam.

+ Địa chỉ: Số 124, đường Thanh Bình, phường Hà Đông, thành phố Hà Nội.

+ Điện thoại: 0989355629. Email: hungslvn2509@gmail.com.

+ Website: http://slvietnam.net hoặc http://slvietnam.vn

Rất mong được hợp tác lâu dài cùng với quý khách hàng.
