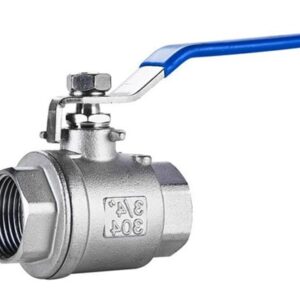

Van bi inox Hàn Quốc Wonil

SL Việt Nam chuyên nhập khẩu và phân phối Van bi inox Hàn Quốc Wonil. Hàng có sẵn các kích cỡ từ DN10 – DN500. Giao hàng toàn quốc. Hỗ trợ vận chuyển.

I. Mô tả sản phẩm Van bi inox Hàn Quốc Wonil

• Van bi inox Hàn Quốc là sản phẩm Van của Hàn Quốc được sản xuất bởi hãng Wonil. Van có thiết kế đĩa van dạng hình cầu được khoét lỗ tròn xuyên qua tâm. Lỗ tròn được khoét bằng với đường kính của đường ống cho phép dòng lưu chất qua van mà không bị giảm lưu lượng.
• Van bi inox được sản xuất bằng inox 304, inox 316 được kết nối với các hệ thống bằng phương pháp lắp bích hoặc lắp ren và vận hành đóng mở dòng lưu chất qua van bằng bộ phận tay gạt.

>> Xem thêm sản phẩm Van bi inox mặt bích Wonil và các sản phẩm Van Hàn Quốc khác.

II. Cấu tạo, nguyên lý hoạt động và thông số sản xuất van bi inox Hàn Quốc Wonil

1. Cấu tạo van bi inox Wonil

• Van bi inox Hàn Quốc cấu tạo bao gồm các bộ phận chính như: Thân van, bi van, gioăng làm kín, tay gạt…

– Thân van: Thân van được sản xuất bằng inox 304, inox 316 đây là bộ phận chứa các bộ phận khác bên trong và lưu chất đi qua. Thân van bi inox được thiết kế đa dạng phù hợp kết nối với các hệ thống các nhau bằng ren hay bằng phương pháp lắp bích.

– Bi van: Sản xuất từ chất liệu inox có dạng hình cầu được khoét lỗ qua tâm.

– Trục van: Được sản xuất bằng inox, trục van kết nối bi van và bộ phận điều khiển van.

– Gioăng làm kín: Sản xuất bằng cao su EPDM, TEFLON. Gioăng được lắp đặt trong thân van vị trí tiếp xúc bi van và thân van, vị trí trục van và thân van đảm bảo cho van kín khít và không rỏ rỉ lưu chất.

– Tay gạt: Đây là bộ phận điều khiển van đóng mở. Tay gạt truyền động lên trục van làm quay bi van một góc từ 0 đến 90 độ cho phép dòng lưu chất hoặc ngăn chặn dòng lưu chất qua van.

2. Nguyên lý hoạt động van bi inox Hàn Quốc tay gạt.

• Van bi inox Hàn Quốc hoạt động tương tự như các dòng van bi khác đều dựa trên nguyên lý: Khi ta tác động lực vào bộ phận điều khiển tay gạt khi đó trục van sẽ truyền mô men xoắn làm bi van xoay.

– Khi lỗ khoét của bi van trùng với đường ống thì khi đó lưu lượng dòng lưu chất qua van và lớn nhất. Khi này bộ phận tay gạt sẽ song song với chiều dòng lưu chất.

– Ngược lại khi lỗ khoét của bi van vuông góc với đường ống thì van ở trạng thái đóng. Lúc này bộ phận tay gạt sẽ vuông góc với chiều dòng lưu chất.

3. Thông số sản xuất van bi inox Hàn Quốc Wonil.

– Kích cỡ van: DN10, DN15, DN20, DN25 DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250… DN500.

– Vật liệu sản xuất: Thân van inox 304, inox 316, bi van inox, gioăng làm kín cao su EPDM, TEFLON…

– Kết nối hệ thống: Lắp bích, lắp ren.

– Tiêu chuẩn kết nối: JIS

– Bộ phận điều khiển: Tay gạt.

– Áp lực làm việc: PN10 – PN20 hay 1Mpa – 2Mpa.

– Môi trường sử dụng: Nước, dầu, hoá chất.

– Nhiệt độ làm việc: Max 100 độ C.

– Nguồn gốc xuất xứ: Wonil Hàn Quốc.

– Bảo hành 12 tháng, CO, CQ.

III. Ưu điểm và nhược điểm của van bi inox

1. Ưu điểm Van bi inox.

– Van bi inox Hàn Quốc Wonil được sản xuất với các kích cỡ đa dạng từ DN10 – DN500 nên dễ dàng lựa chọn phù hợp với nhiều hệ thống khác nhau.

– Van được sản xuất bởi chất liệu inox nên sử dụng được với nhiều môi trường lưu chất qua van.

– Kiểu kết nối van đa dạng lắp ren, lắp bích tiêu chuẩn JIS

– Khi bi van được mở hoàn toàn thì dòng lưu chất qua van không bị tổn thất lưu lượng.

– Độ bền của van cao do hầu hết các bộ phận đều được sản xuất bằng inox.

2. Nhược điểm van bi inox Hàn Quốc Wonil

– Van bi không sử dụng được trong môi trường có dạng đặc, sệt.

– Gioăng làm kín thường hay bị rách dẫn đến rò rỉ.

– Van có kích thước lớn cần phải có bộ điều khiển điện, tay quay hoặc khí nén để vận hành van.

IV. Hình ảnh Van bi inox Hàn Quốc Wonil tại kho hàng và trên các hệ thống.
